2.2. Общая информация.
На автомобили PASSAT устанавливаются четырех-, пяти- и шестицилиндровые двигатели. На четырехцилидровых двигателях цилиндры расположены в одной плоскости, а на шестицилиндровых двигателях цилиндры расположены в двух плоскостях, под углом 90° друг к другу (6V). Охлаждение двигателей производится охлаждающей жидкостью. Двигатели располагаются в моторном отсеке вдоль оси автомобиля.
Блок цилиндров изготовлен из серого чугуна, в материале которого непосредствен но изготовлены цилиндры двигателя. Головка блока цилиндров изготовлена из легкого сплава и болтами крепится к блоку цилиндров. В головку блока цилиндров запрессованы стальные направляющие и седла клапанов. К нижней части блока цилиндров двигателя крепится масляный поддон, в который стекает масло, необходимое для смазки и охлаждения двигателя.
В бензиновых двигателях используется схема поперечного потока, при которой топливовоздушная смесь поступает в цилиндры двигателя с одной стороны двигателя, а выхлопные газы удаляются с другой стороны двигателя. При такой конструкции двигателя значительно улучшается заполнение цилиндров топливо-воз душной смесью и удаление продуктов сгорания. На дизельных двигателях для экономии места впускной и выпускной коллекторы расположены с одной стороны головки блока цилиндров.

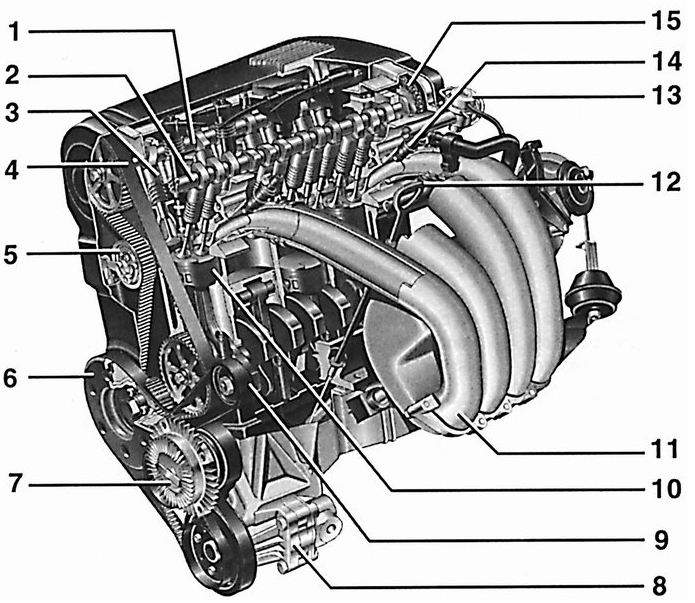

Бензиновый двигатель 1,6-I и дизельный двигатель 1,9-I
Распределительный вал установлен в головке блока цилиндров и приводится в действие зубчатым ремнем от шкива коленчатого вала. Управление впускными и выпускными клапанами, установленными вертикально, производится кулачками распределительного вала через гидравлические толкатели. Для подачи топлива в цилиндры дизельного двигателя используется топливный насос высокого давления, закрепленный на блоке цилиндров и приводимый в действие зубчатым ремнем.
